Baños pequeños con ducha: distribución y medidas para no estrechar el paso

Un plano de baño puede parecer despejado mientras sus piezas están cerradas. La dificultad aparece al dibujar una persona frente al lavabo, la puerta abierta, el acceso a la ducha, la limpieza alrededor del inodoro y el espacio para reparar una cisterna o una grifería. En pocos metros, medir solo los aparatos produce una falsa sensación de holgura.

No existe una lista de «medidas mínimas» que valide cualquier baño en España. Cambian el ámbito de la obra, la fecha, la comunidad autónoma, el municipio, el edificio, el uso y las exigencias de accesibilidad. Además, una referencia cómoda para una persona no es una condición legal ni convierte el recinto en accesible. Esta guía enseña a levantar y comparar seis esquemas; la solución ejecutable debe revisarse con la normativa y los profesionales que correspondan.

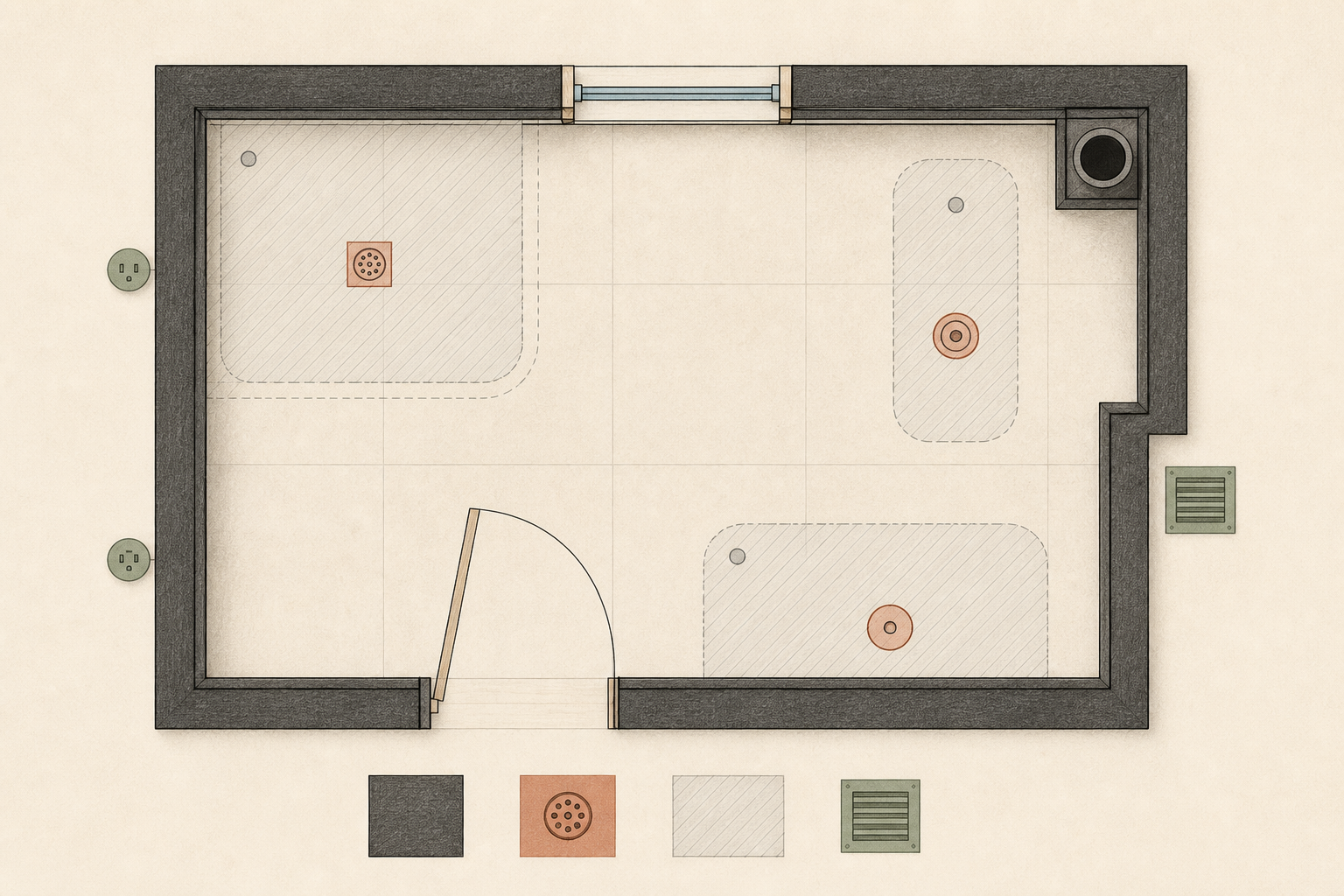

Haz un levantamiento que conserve los problemas

Mide largo, ancho y altura en varios puntos. Registra grosor y sentido de apertura de la puerta, ventana, radiador, pilares, mochetas, falsos techos, rejillas, enchufes, luces y registros. Localiza, sin abrir ni intervenir, las posiciones conocidas de bajante, desagües, alimentación, ventilación y otros servicios. Fotografía encuentros y anota qué dato es observado y cuál está pendiente de confirmar.

Sobre el plano distingue tres capas:

1. Geometría existente: paredes, huecos y desniveles medidos.
2. Puntos fijos o costosos de mover: estructura e instalaciones que nadie ha validado trasladar.
3. Piezas y uso: dimensiones exactas de productos candidatos, apertura, acceso, postura y mantenimiento.

No borres una bajante para que el dibujo quede limpio ni supongas que un desagüe puede desplazarse porque el plato sea extraplano. Pendiente, recorrido, impermeabilización, ventilación, estructura y normativa forman parte de la viabilidad. El Documento Básico HS trata evacuación y ventilación en su ámbito, pero no convierte un croquis doméstico en un proyecto de fontanería.

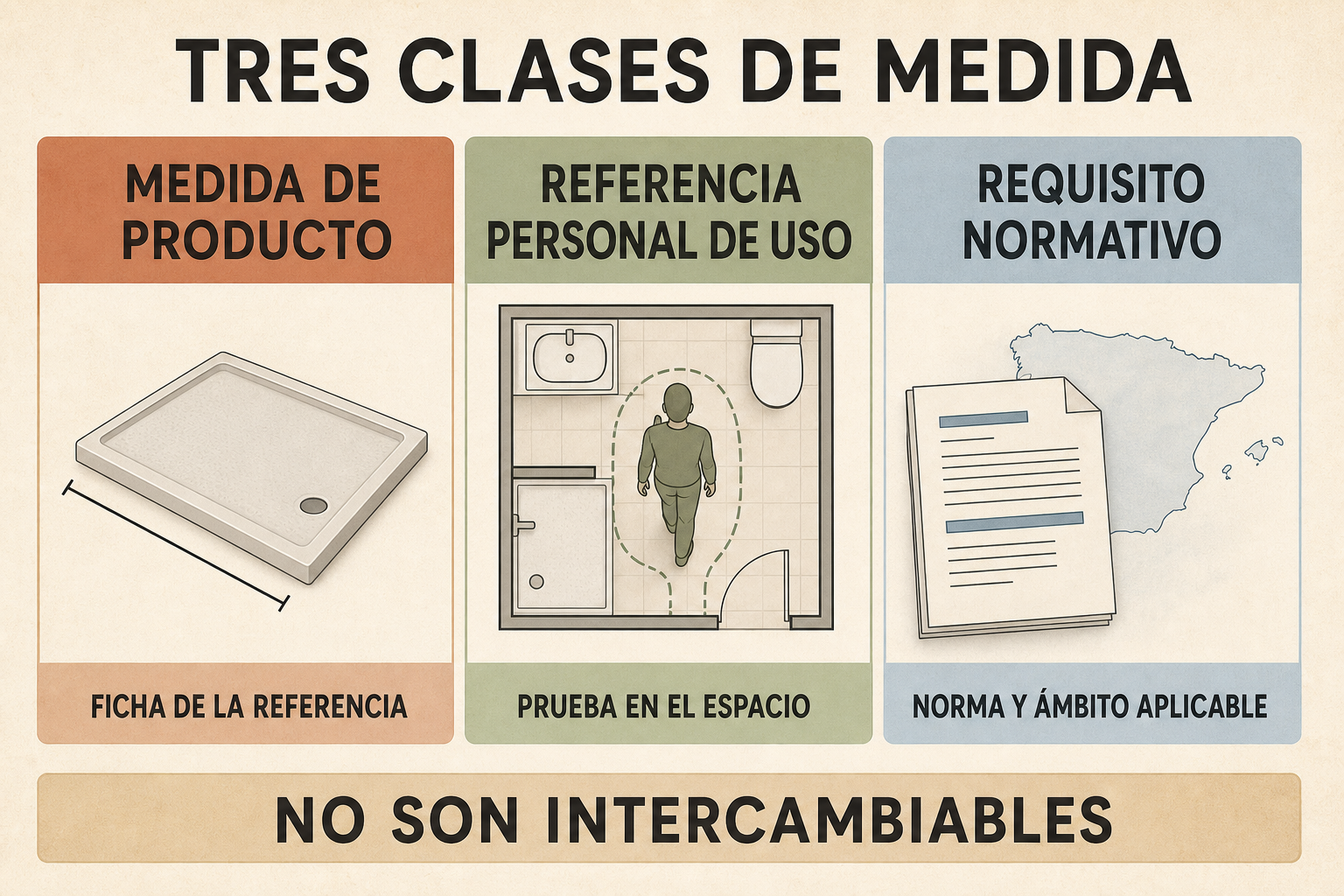

Separa tres clases de medida antes de comparar

Medida de producto

Procede de la ficha de una referencia identificada. Por ejemplo, la ficha de un inodoro compacto Roca que actualmente figura como descatalogado publica 370 milímetros de ancho y 600 de longitud. Ese dato permite dibujar ese modelo y nada más: no representa a todos los inodoros compactos, no incluye necesariamente uso, conexiones o mantenimiento y puede cambiar si eliges otra referencia.

Para cada pieza anota ancho, fondo, altura, posición de conexiones, recorrido de puerta o cajón, sistema de instalación y zonas que el fabricante exige mantener. En una mampara, la medida nominal del plato no describe el hueco libre de entrada. Pide rango de ajuste, lado de acceso, recorrido de hojas, perfiles y tolerancias de la referencia.

Referencia de uso personal

Es el espacio que una persona o un hogar necesita para entrar, girarse, secarse, ayudar a un menor, usar un apoyo o limpiar. Se obtiene mediante simulación a escala y prueba corporal, no copiando un número. Puede superar una obligación legal o resultar insuficiente para otra persona. Documenta quién realizó la prueba y con qué movimientos.

Requisito normativo o de accesibilidad

Solo se afirma tras identificar norma, versión, territorio y ámbito. El Documento Básico SUA incluye condiciones dimensionales para servicios higiénicos accesibles cuando resultan exigibles en los casos que regula, como espacios de giro, puertas y transferencia. No son una plantilla universal para todo baño existente. El propio PDF consolidado advierte que ese texto no tiene valor jurídico y remite a las disposiciones oficiales; antes de obra hay que verificar la versión y el marco aplicables.

Una tabla de proyecto debe mantener estas columnas separadas. Escribir «80 cm» sin decir si es producto, paso libre, preferencia o exigencia normativa crea una precisión falsa.

Dibuja siempre la envolvente de uso

Alrededor de cada pieza representa el cuerpo y las acciones. Ante el lavabo: acercarse, inclinarse, abrir cajones y alcanzar el espejo. En el inodoro: sentarse, levantarse, limpiar laterales y acceder al mecanismo. En la ducha: entrar, cerrar la mampara, moverse, alcanzar mandos y salir sobre una zona estable. Añade cubo, toallero y objetos que suelen desaparecer de los planos comerciales.

Traza la hoja de la puerta y la mampara en posiciones intermedias, no solo abierta y cerrada. Una hoja puede caber al final del recorrido y golpear el lavabo durante el giro. Una corredera evita barrido interior, pero necesita un sistema, perfiles, limpieza y mantenimiento; no vuelve accesible el recinto por sí sola.

Comprueba el paso con cartón o cinta en una habitación despejada. Reproduce contornos a tamaño real y utiliza cajas estables para percibir volumen, sin construir ni conectar nada. Pasa con una cesta, abre un cajón y simula limpiar. Las medidas del cuerpo de quien prueba son información de diseño, no normativa.

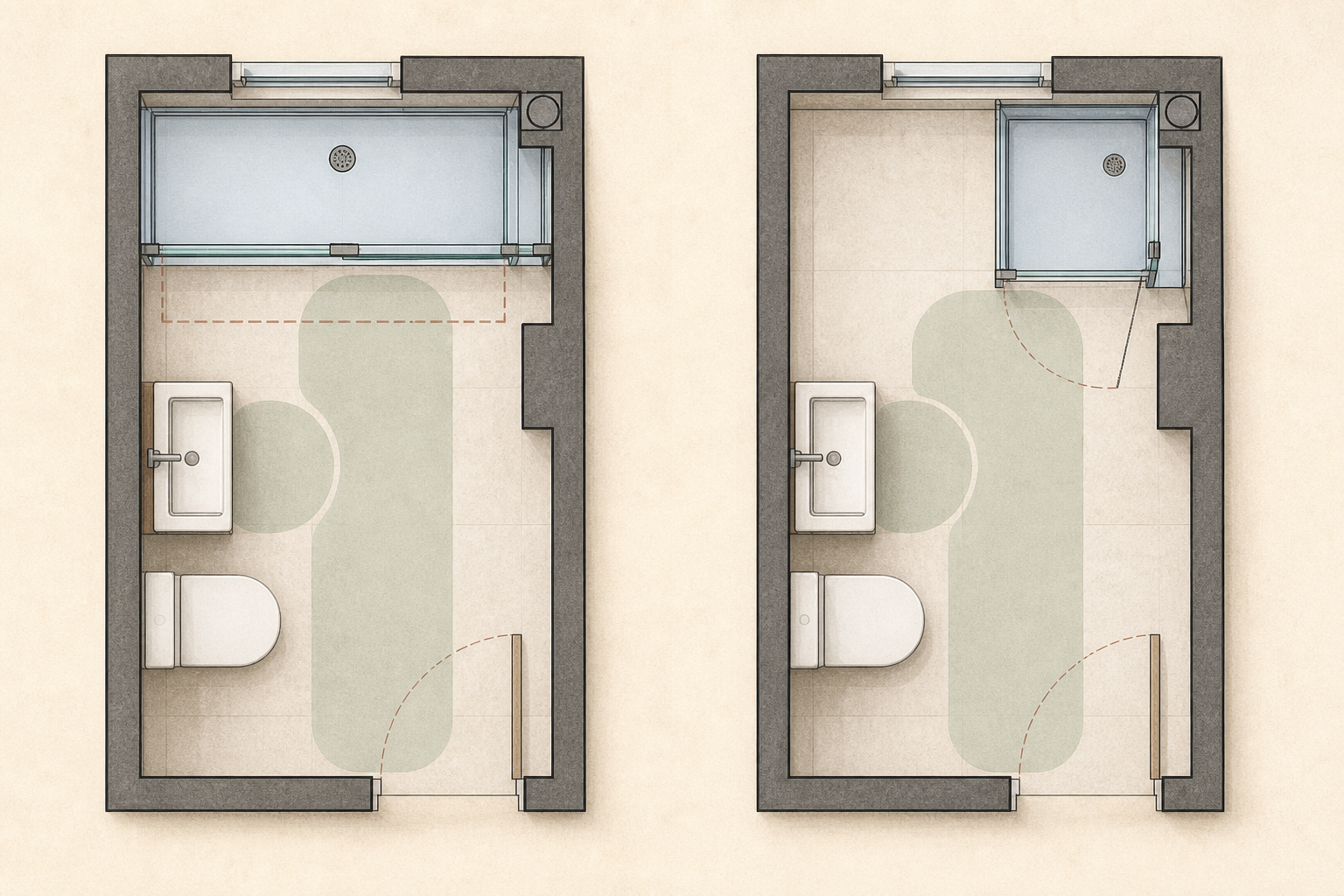

Planta 1: ducha a todo el ancho al fondo

En un baño rectangular, colocar la ducha ocupando el testero puede crear un límite claro y evitar una esquina residual junto a ella. Lavabo e inodoro quedan en la parte anterior, en línea o enfrentados según puntos existentes. La ventaja visual no garantiza un buen acceso: hay que descontar perfilería, hojas, grifería y cualquier resalto del hueco útil.

Este esquema funciona como candidato cuando el fondo admite un plato y sistema documentados y el recorrido hasta él conserva uso de las demás piezas. Revisa si una ventana queda dentro de la zona, cómo se impermeabiliza el conjunto y si el acceso permite mantenimiento. No cierres una instalación o una hoja bajo el revestimiento.

Planta 2: ducha en una esquina lejana

Una ducha cuadrada o rectangular en la esquina puede liberar parte del testero para el inodoro u otro elemento. Una mampara de acceso por esquina puede aprovechar dos lados, mientras una hoja abatible puede invadir lavabo o paso. No elijas «corredera» solo por el nombre: compara el hueco efectivo, el solape de hojas, perfiles y limpieza de la referencia.

La declaración de prestaciones de determinadas mamparas Roca remite a la norma EN 14428 y declara características para productos identificados, como aptitud de limpieza, resistencia al impacto y durabilidad. La lección es exigir documentación de la mampara concreta; no asumir que cualquier cerramiento de vidrio comparte esas prestaciones.

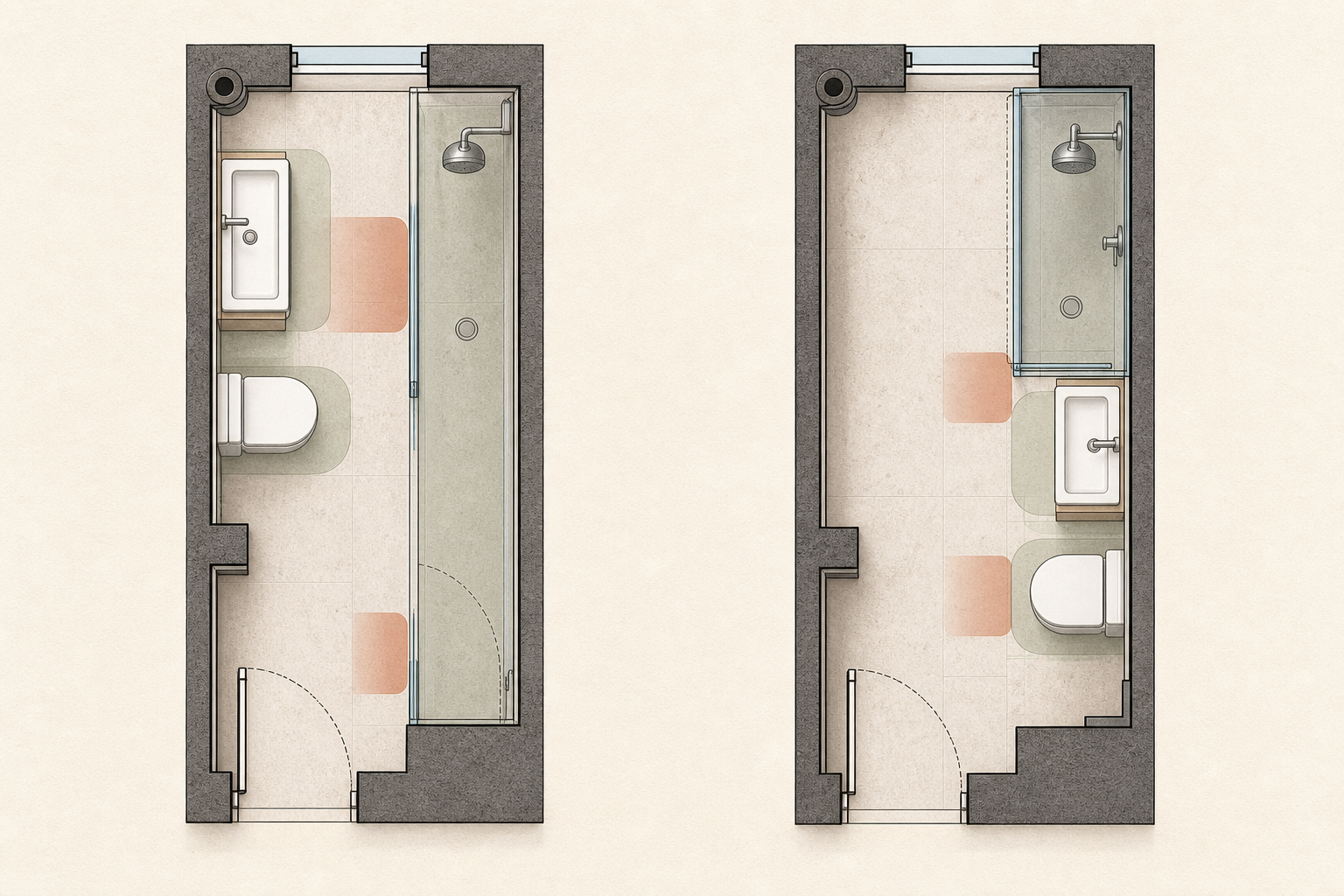

Planta 3: ducha longitudinal en una pared

Situar la ducha a lo largo del lateral puede resolver un recinto muy alargado o aprovechar conexiones existentes. Su riesgo es convertir el resto en un pasillo estrecho. Dibuja el espesor completo de plato, panel o muro, perfil y tolerancias, y mide el paso en los puntos más desfavorables: tirador, esquina de lavabo y frente del inodoro.

Una pantalla fija sin puerta puede parecer ligera, pero su longitud y la posición de la ducha deben controlar el agua en el sistema proyectado. No recortes el vidrio sobre el plano para ganar entrada sin comprobar salpicaduras, impermeabilización y producto. Un espacio abierto visualmente puede seguir siendo difícil de usar o mantener.

Planta 4: piezas principales en un mismo frente

Alinear lavabo, inodoro y ducha en una pared puede ordenar la vista y, en algunos casos, relacionarse con instalaciones existentes. No promete una fontanería simple: cada aparato conserva desagüe, alimentación, ventilación y requisitos propios. La bajante y las pendientes no se trasladan de manera implícita.

La pared opuesta queda más libre, pero las profundidades diferentes forman estrechamientos. Dibuja el punto que más sobresale de cada pieza, incluidos tiradores y mandos. Un lavabo suspendido puede mostrar más suelo y facilitar cierta limpieza, aunque su fijación, soporte y sifón deben estar resueltos; «flotante» es una apariencia, no una garantía estructural.

Planta 5: sustituir bañera conservando su zona

Cuando la mejora parte de un baño existente, estudiar una ducha dentro del perímetro aproximado de la bañera puede reducir cambios geométricos. No significa que el desagüe, las pendientes, la impermeabilización o la grifería puedan conservarse sin revisión. Levanta primero lo existente y pide una propuesta que haga visibles todas las intervenciones.

Este esquema suele dejar intacta la relación entre lavabo, inodoro y puerta, lo que permite comparar de forma clara cuánto mejora el acceso a la ducha. También puede conservar un paso deficiente que ya existía. La menor obra aparente no exime de comprobar normativa, soporte y sistema completo.

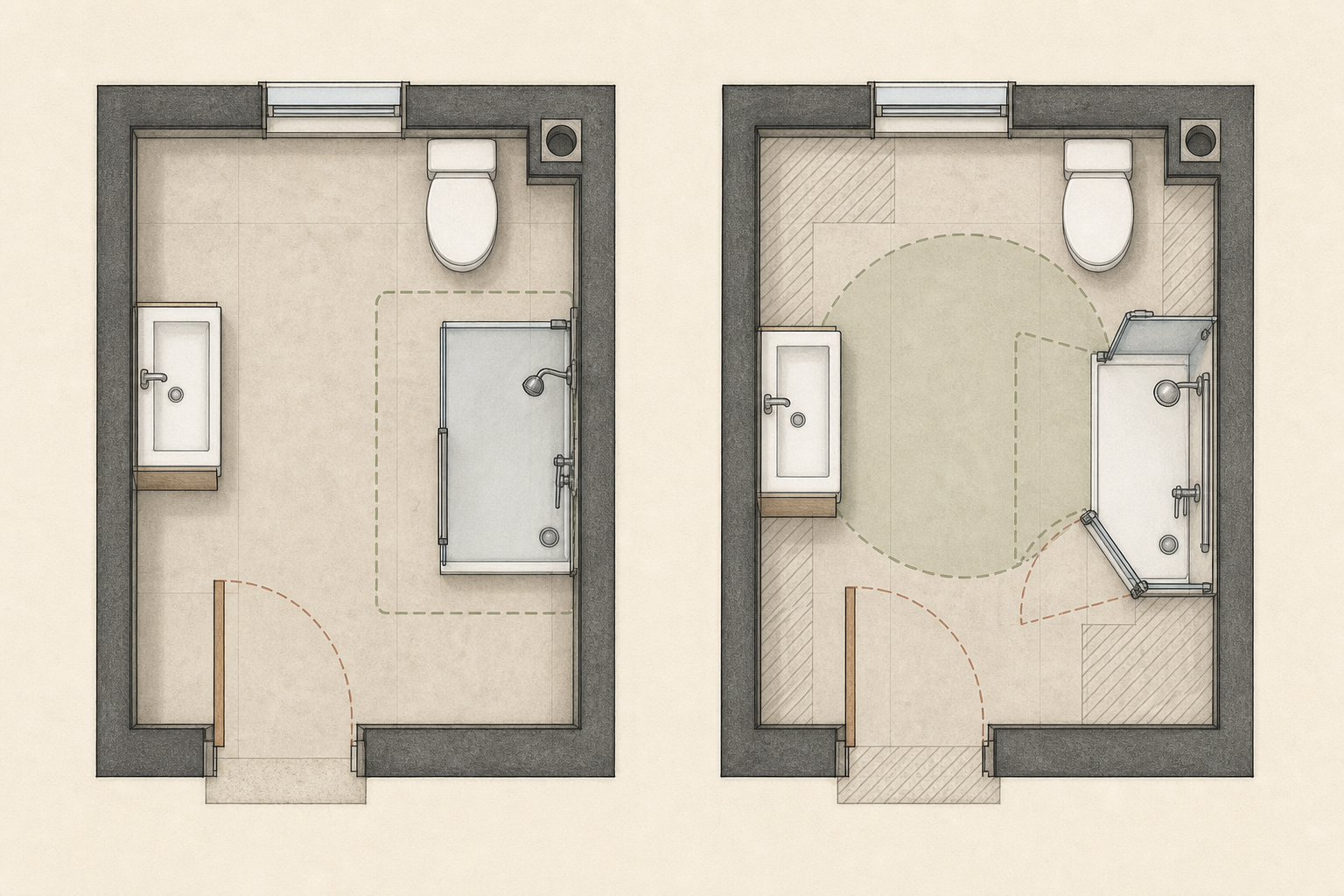

Planta 6: candidato orientado a accesibilidad

Si una persona necesita transferencia, ayuda o uso con producto de apoyo, no empieces por escoger un inodoro compacto. Define con la persona y un profesional las maniobras, aproximaciones, alturas, apoyos y ducha requeridos, e identifica qué obligaciones son aplicables. El DB SUA contempla, en su ámbito, puertas hacia el exterior o correderas y espacios de aproximación y transferencia, entre otras condiciones; cumplir una sola no basta.

En un recinto muy pequeño quizá no sea posible resolver todo dentro del perímetro actual. La respuesta responsable puede implicar cambiar tabique o puerta, integrar un espacio vecino o reconocer que una propuesta no es accesible. No reduzcas un espacio de transferencia para encajar un mueble ni publiques el plano como «adaptado» sin validación completa.

Compara las seis plantas con las mismas pruebas

Para evitar elegir la que parece más despejada, puntúa cada esquema con evidencias:

• paso más estrecho medido entre elementos terminados;
• conflictos de puerta, mampara, cajones y ventana;
• hueco efectivo de entrada a la ducha de la referencia elegida;
• acceso a cisterna, grifería, sifón, llaves, rejillas y registros;
• posibilidad de limpiar sin posturas o desmontajes irrazonables;
• instalaciones que se mantienen y las que se propone modificar;
• requisitos normativos pendientes de verificación;
• respuesta a las necesidades concretas de quienes lo usan.

El baño que obtiene mejor resultado para un hogar puede no ser el que conserva más suelo visible. Una mampara transparente no amplía físicamente el paso. Un mueble poco profundo puede liberar una zona, pero debe admitir el lavabo, sifón, almacenaje y fijación concretos. Un inodoro corto puede ganar centímetros y perder condiciones necesarias de conexión o uso si se elige solo por la cifra.

Ventilación, agua y electricidad no son capas decorativas

El DB HS contempla aberturas de extracción en los cuartos de baño dentro del sistema de ventilación regulado. No tapes una rejilla con un mueble o espejo ni alteres conductos para mejorar el alzado. La evacuación de ducha, lavabo e inodoro requiere dimensionado y trazado técnico; este artículo no ofrece instrucciones de pendientes o tuberías.

Impermeabilizar tampoco equivale a colocar una pieza que «no absorbe». El sistema abarca soporte, encuentros, penetraciones, juntas y transiciones. Pide identificación de materiales y responsables, documentación de ejecución y pruebas que procedan. Cerca de agua, la instalación eléctrica y los equipos tienen requisitos específicos que debe resolver un profesional conforme al proyecto y la normativa.

Cierra el anteproyecto antes de comprar acabados

Entrega a quien proyecta o ejecuta el plano medido, fotografías, fichas de productos candidatos, lista de usuarios y dudas marcadas. Solicita un plano terminado con aperturas, cotas, zonas de uso, instalaciones, impermeabilización, ventilación y registros. Contrasta normativa estatal, autonómica y municipal vigente para la actuación concreta.

Solo después pasa a mueble, espejo, luz y color con las decisiones funcionales para un baño pequeño. Si valoras revestir un paño alejado de agua directa, comprueba primero dónde puede funcionar el papel pintado en el baño. Integra contratos, responsabilidades y verificaciones en la guía para organizar la reforma.

Una distribución está bien planteada cuando conserva en el dibujo todo lo que estorba: cuerpos, puertas, conexiones, limpieza y mantenimiento. Si para que el plano funcione tienes que esconder una envolvente o llamar «mínimo» a una cifra sin ámbito, todavía no está listo para construirse.
